KONFIGURASI INTER-VLAN PROTOCOL

A.      Pembahasan

Inter-vlan adalah suatu metode yang digunakan pada sebuah perangkat Switch Manageable untuk mengatur agar komunikasi antar Client yang berada pada beberapa VLAN yang berbeda dalam satu Nerwork dapat berjalan (dapat saling bertukar informasi maupun bertukar data).

Inter-vlan dapat digunakan pada perangkat Switch maupun Router dalam cisco. Switch yang biasa digunakan yaitu Switch Layer 3 (Multilayer Switch 3). Untuk perangkat Router hanya beberapa saja yang dapat digunakan.

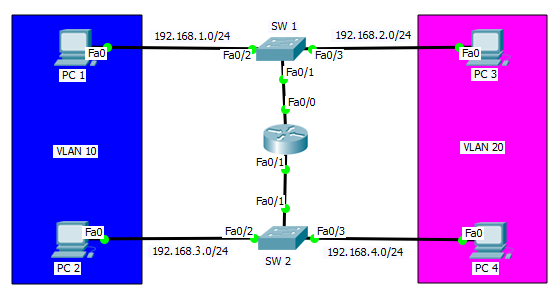

B.       Desain Jaringan

C.      Tujuan

Pada desain topologi di atas satu router tersambung dengan 2 switch. Masing-masing switch memiliki dua client yang terhubung. Agar client dapat saling ping dan mendapat IP Address Secara Static dari router, maka router harus mengkonfigurasi interface vlan.

D.      Konfigurasi

Konfigurasi yang dilakukan pada perangkat Switch, yaitu konfigurasi vlan

SW1(config)#vlan 10

SW1(config-vlan)#name LAB_A

SW1(config-vlan)#vlan 20

SW1(config-vlan)#name LAB_B

SW1(config-vlan)#exit

SW1(config)#interface fa0/2

SW1(config-if)#switchport mode access

SW1(config-if)#switchport access vlan 10

SW1(config-if)#interface fa0/3

SW1(config-if)#switchport mode access

SW1(config-if)#switchport access vlan 20

SW1(config-if)#exit

SW2(config)#vlan 10

SW2(config-vlan)#name LAB_A

SW2(config-vlan)#vlan 20

SW2(config-vlan)#name LAB_B

SW2(config-vlan)#exit

SW2(config)#interface fa0/2

SW2(config-if)#switchport mode access

SW2(config-if)#switchport access vlan 10

SW2(config-if)#interface fa0/3

SW2(config-if)#switchport mode access

SW2(config-if)#switchport access vlan 20

SW2(config-if)#exit

Konfigurasi interface vlan pada router

RT1(config)#interface fa0/0.10

RT1(config-subif)#encapsulation dot1q 10

RT1(config-subif)#ip address 192.168.1.1 255.255.255.0

RT1(config-subif)#interface fa0/0.20

RT1(config-subif)#encapsulation dot1q 20

RT1(config-subif)#ip address 192.168.2.1 255.255.255.0

RT1(config-subif)#exit

RT1(config)#interface fa0/0

RT1(config-if)#no shutdown

RT1(config)#interface fa0/1.10

RT1(config-subif)#encapsulation dot1q 10

RT1(config-subif)#ip address 192.168.3.1 255.255.255.0

RT1(config-subif)#interface fa0/1.20

RT1(config-subif)#encapsulation dot1q 20

RT1(config-subif)#ip address 192.168.4.1 255.255.255.0

RT1(config-subif)#exit

RT1(config)#interface fa0/0

RT1(config-if)#no shutdown

Konfigurasi interface trunk pada switch

SW1(config)#interface fa0/1

SW1(config-if)#switchport mode trunk

SW1(config-if)#exit

SW2(config)#interface fa0/1

SW2(config-if)#switchport mode trunk

SW2(config-if)#exit

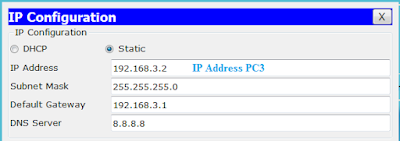

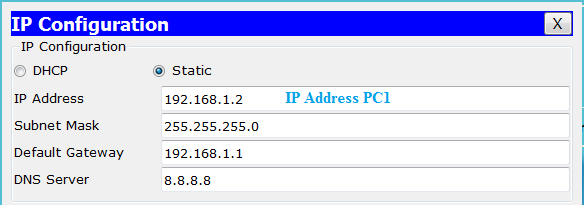

Konfigurasi IP Address pada PC

E.       Pengujian

Penngujian dilakukan dengan melakukan test ping dari PC 1 ke router,  dari PC 1 ke semua client, dan sebaliknya. Ping akan berhasil jika PC yang melakukan ping mendapat balasan (reply from). Dan ping akan gagal jika PC mendapat balasan (request time out).
